Монтаж VRV и VRF систем кондиционирования

0
Артикул: 000847
7 500
-+Купить
При обращении в нашу компанию для заказа монтажа мультизональных VRV и VRF систем, наши менеджеры выясняют все потребности клиента, ориентируют по цене, согласовывают выезд на объект, делают итоговые расчёты.
Описание

Охлаждать и отапливать крупные объекты с помощью воздушных каналов – наиболее выгодный подход. Однако в данном случае приходится создавать комплексные сети, работающие сразу со всем зданием, но при этом позволяющие выставлять отдельные параметры для помещений. В этих целях и созданы VRF системы кондиционирования.

Охлаждать и отапливать крупные объекты с помощью воздушных каналов – наиболее выгодный подход. Однако в данном случае приходится создавать комплексные сети, работающие сразу со всем зданием, но при этом позволяющие выставлять отдельные параметры для помещений. В этих целях и созданы VRF системы кондиционирования.

VRV и VRF системы – это единое устройство для подачи холодного и горячего воздуха. Схоже со сплит-системой, когда внутри здания на стене висит «кондиционер», а снаружи корпус с компрессорами. Только в нашем случае теплообменников, расположенных в помещении, может быть 30 и более штук, что позволяет обслуживать крупные здания без потерь в качестве и проведения лишних работ.

Принцип работы VRF системы кондиционирования:

  • Происходит активация блока внутри. Пример: вы взяли пульт, направили его на висящую сбоку конструкцию и выставили 22 градуса тепла. В этот момент наружный агрегат получает сигнал, обрабатывает информацию о температуре, влажности и прочих параметрах с целью достигнуть нужных характеристик воздуха;
  • Происходит активация второго или сразу нескольких других блоков. Пример: в соседнем бутике людям стало холодно, и они выставили температуру на 24 градуса. Т. к. у нас общая сеть, то наружный блок пересчитывает мощности, учитывая уже измененные вами параметры воздуха. Цель – перераспределить ресурсы между несколькими блоками. В результате у вас будет 22°, а у них 24°, но лишняя энергия расходоваться не начнет.

Цена монтажа VRV, VRF систем

Мощность Цена
Монтаж наружного блока VRV и VRF систем от 8 до 16 кВт от 22 000 ₽
Монтаж настенного блока VRV и VRF систем от 7 до 9 кВт от 7 500 ₽
Монтаж канального блока VRV и VRF систем от 7 до 12 кВт от 8 500 ₽
Монтаж кассетного блока VRV и VRF систем от 7 до 12 кВт от 8 500 ₽
Монтаж напольно-потолочного блока VRV и VRF систем от 7 до 12 кВт от 8 500 ₽

Функции VRF системы кондиционирования

Говоря о кондиционировании, многие люди представляют себе сеть, охлаждающую помещения. Это не так. Она умеет гораздо больше. Взгляните на все операции подробнее:

  • Охлаждение – летом в комнатах или др. местах будет прохладно благодаря VRF системе кондиционирования;
  • Обогрев – зимой вы вольны использовать конструкцию для отопления помещений. Кстати, эту же функцию способна выполнять вентиляция;
  • Обдув – создается с помощью вентиляторов. Реализуйте завесы над входами, изолируйте остуженные зоны;
  • Контроль влажности – осушайте или увлажняйте воздух, наслаждаясь комфортной для кожи обстановкой. Эта функция особенно важна для общественных заведений.

Также современный комплекс избавляет вас от необходимости управлять им самостоятельно. Все процессы выполняются автоматически.

Разница между сплит-системой, канальным кондиционером и VRF, VRV

  • Сплит-системы (СС): вы могли их видеть в домах и небольших офисах. Это центральный блок снаружи и 1-5 теплообменников внутри. Главный недостаток подобных комплексов заключается в ограниченных возможностях. Они не позволяют создавать каналы длиной более 25 метров. И даже в таких магистралях производительность устройств падает на 25-30%. Вдобавок число внутренних блоков ограничено – идеально для одной квартиры, но крайне невыгодно для крупного объекта. Вся сеть получается слишком громоздкой. Когда каждый жилец или арендатор выводит наружу собственную систему, это портит фасад здания.
  • Канальные кондиционеры: в потолке размещаются воздуховоды вентиляции. Прямо в них ставится оборудование для охлаждения. Итог – потери в высоте 15-20 см за счет теплоизоляции и ряда др. элементов. Такой метод позволяет выставлять только общую температуру для обслуживаемых помещений.
  • VRV, VRF системы кондиционирования: в отличие от СС, данные комплексы позволяют подключать десятки блоков. Они исполняются в настенном, кассетном и канальном исполнении. Если сказать просто, то это улучшенный вариант СС, созданный специально для больших объектов.

Отличие VRF от VRV систем

Никакой разницы между данными устройствами нет. VRV (Variable Refrigerant Volume) – это запатентованное название компании Daikin. Потому использовать его решаются не многие, хотя каких-либо судебных разбирательств по этому поводу не было. VRF (Variable Refrigerant Flow) – имя, применяемое большинством производителей. Однако в нашей стране аббревиатуру VRV часто используются по отношению к VRF оборудованию.

Особенности и преимущества VRF систем

Несмотря на схожесть со сплит-вариантам, VRF системы предполагают получение множества преимуществ. Взгляните на часть из них:

  • Простота устройства и низкая стоимость – при обустройстве крупных объектов представленная система оказывается более дешевой. В отличие от СС она не требует подведения фреоновой трассы к каждому блоку. Здесь же используется общая система труб из меди, благодаря чему значительно снижается цена. Также упрощается выявление прорывов и ремонт;
  • Удобство выбора места установки – вместо 25 метров мы получаем возможность создавать трубопроводы длиной в 100 м и более. Если речь идет о вертикальном расположении, то показатель может составлять до 50 м. В результате работа производится в любой удобной точке – крыша, комнаты в центре, подвалы;
  • Точность контроля температуры – кондиционеры другого типа работают методом включения и отключения. Вы ставите 23 градуса, запускается охлаждение, как только параметр достигнут, датчик отдает сигнал о деактивации устройства. Когда показатели будут равны 24-25 градусам, сенсор вновь включит систему. Однако точностью тут и не пахнет. У представленного оборудования отклонения составляют всего до ±0,5 °С;
  • Возможность увеличения блоков – при надобности вы всегда можете добавлять доп. устройства в комнатах, тем самым расширяя сеть в любой удобный момент;
  • Экономия на электроэнергии – при наличии отопления она достигает 50% в год, что и делает систему наиболее востребованной среди крупных организаций;
  • Широкий выбор мощностей – производительность варьируется от 14 до 90 кВт. Однако бывают сборки и в 160 кВт, но они применяются редко.

Применение VRF, VRV кондиционирование

Спектр применения у представленной техники поистине широк. Посмотрите на ряд наших клиентов и сфер, в которых они работают: административные здания; ресторанный бизнес; складские помещения; банковский сектор; производственные объекты; медицинские учреждения; офисные помещения; частный сегмент (особняки, поместья).

Где можно обойтись более простыми решениями: монтаж VRV систем актуален на крупных объектах. Если ваш офис расположен на первом этаже многоквартирного здания, то можно обойтись и обычными кондиционерами. Когда же речь заходит о жилье в 150 и более кв. м, стоит обратить внимание на предоставленную здесь технику. Дело в том, что сегодня созданы более выгодные, нежели стандартные сплит-системы, решения для небольших площадей.

Виды VRV, VRF

Помимо стандартного варианта, в общих чертах описанного выше, вам доступны дополнительные виды. Все они могут быть реализованы на вашем объекте:

Стандартные

Данные комплексы разработаны для зданий с площадью 400-700 кв. м. Создавался формат для элитного жилья, бизнес-центров и прочих крупны сооружений. Он позволяет размещать 3 наружных блока и до 30 внутренних. Мощность комплекса способна достигать 90 кВт. Обратим внимание, что 1 или все блоки делаются с инвертором. Он отвечает за плавную регулировку скорости, что исключает потери энергии при остановке системы. Данный вид исполнения стал уже стандартом.

Ключевые характеристики:

  • Мощность – до 90 кВт;
  • Количество блоков – до 256 штук;
  • Максимальная удаленность от наружного и внутреннего блока – 165 м;
  • Макс. протяженность трубопроводов – 1 км.

Компактные

На площадях размером 100-150 кв. м невыгодно использовать трехфазное оборудование.

Установка больших внешних блоков также не оправдана – они расходуют много энергии, вдобавок шумят сверх нормы. Однако если вы не хотите ограничиваться базовой сплит-системой, то для вас существуют VRV-системы. Причем оно специально создано для небольших помещений. Взгляните на некоторые особенности:

  • Питание – однофазное, что позволяет устанавливать сеть в обычном доме или квартире;
  • Мощность – внешних блоков до 15 кВт, внутренних до 7 кВт;
  • Макс. длина трассы – 115 метров, вместо 25, которые есть у СС;
  • Управление – возможно исполнение на базе ПК или контрольных панелей.

VRF-системы кондиционирования делятся по количеству трубок:

  • 2 трубы – в систему подается нагретое или охлажденное вещество. Одновременно понижать и повышать температуру в помещении невозможно. В случае необходимости закачки остуженного воздуха, внутренние блоки функционируют в качестве испарителей, а при обогреве они работают словно конденсаторы;
  • 3 трубы – хладагенты разделены. Каждый блок оснащается 3 каналами и соленоидным боксом с клапанами для разветвления. Если теплообменник настроен на обогрев, то он открывает клапан для нагретой жидкости, работая, как конденсатор. Охлаждающий сделает то же самое с фреоном, став испарителем. Дополнительные узлы в распределительных боксах применяются для рекуперации – сохранения неиспользованного тепла. Благодаря этому сберегается 30-60% энергии, а вместе с ней и финансов. Подобные комплексы особенно востребованы в торговых залах, бизнес-центрах и др. заведениях с открытой планировкой.

Существует два типа систем:

  • С водяным охлаждением – в 80% вариантов, если не больше, мы применяем системы воздушного охлаждения. В этом случае наружные конденсаторы стыкуются через трубопровод с внутренними агрегатами. Несмотря на довольно хорошую шумоизоляцию, громкость во время работы могут оказывать слишком высокой. Также бывают проблемы с вертикальными стояками или количеством места. В этом случае можно остановиться на монтаже VRF-системы с водяным охлаждением. Функционирует она аналогично конструкциям с воздушным охлаждением, но здесь ставится пластинчатый обменник. Такие сети занимают меньше пространства. Они отвечают всем требованиям инстанций, следящим за экологией;
  • С газовым двигателем – некоторые объекты не имеют достаточного электропитания. В данном случае можно установить моторы, работающие от газа. В плане производительности они ничем не отличаются, разве что рядом плюсов в виде возможности нагревать воду, производить электричество для объекта.

Последние 2 варианта применяются редко. Сегодня основным и самым надежным методом оснастить свое здание полноценной системой кондиционирование является монтаж VRV-систем, работающих от сети. Именно такие варианты стоят в большинстве зданий.

Составляющие компоненты VRV, VRF систем

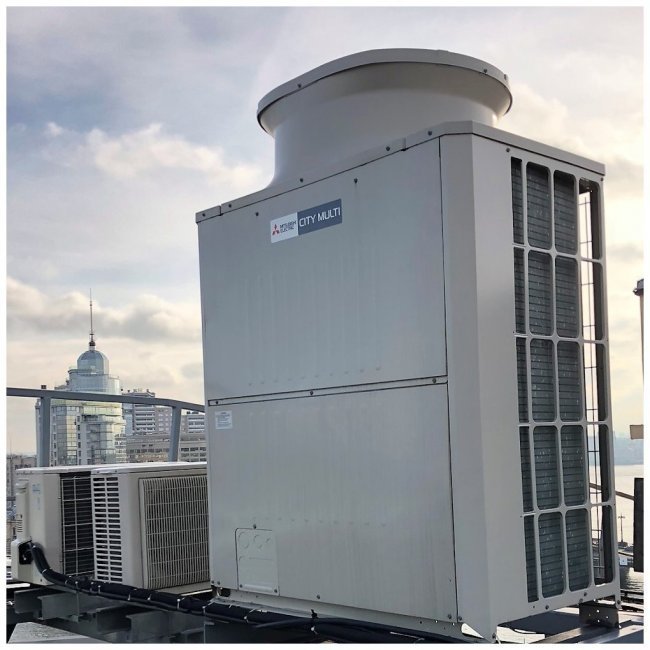

Наружный блок: это центр вашей сети. Подбирается он под обслуживаемую площадь. Обычно снабжается 1 или 2 компрессорами. Обязательно предусматриваются вентиляторы. Также в нем имеется теплообменник и ряд элементов управления. Для обычного пользователя – это просто металлический шкаф, подающий теплый и горячий поток.

Внутренние блоки: элементы, которые стоят непосредственно в помещении. Состоят они из 7 частей: вентиляторы; конденсаторы; компрессоры; схемы контроля; клапаны; фильтры; крышка и корпус.

Внутренние блоки VRF системы кондиционирования делятся на следующие типы в зависимости от места размещения:

  1. Кассетные – встраиваются в потолок. Снаружи видно лишь декоративную решетку. Благодаря этому не нужно выделять много места под оборудование. Обычно конструкции по размерам соответствуют потолочной плитке – 600 на 600 мм или 1200 на 600 мм. Главный плюс этого типа – равномерное рассеивание прохлады по всей площади, что позволяет устанавливать небольшое число блоков на внушительной размером комнате;
  2. Настенные – наиболее востребованный и недорогой вид. Обычно мощность устройств варьируется от 2 до 7 кВт. Они рассчитаны на охват площади в 15-70 кв. м. Ставятся ближе к потолку;
  3. Напольные – находятся в нижней части помещения. Этот вариант подойдет для зон, где нет подвесного потолка. Исполняются плоскими, экономящими пространство. Аналогичные конструкции есть и для верхней части комнат – монтаж VRF системы, а точнее ее наружного блока, в этом случае не является скрытым;
  4. Канальные – ставятся за потолком. Способны выдавать воздух сразу в несколько шахт, что позволяет охлаждать или отапливать ряд помещений. Как и кассетные варианты отлично экономят пространство, но не нуждаются в наличии специального верха с квадратными ячейками. Надо понимать, что такой подход заставит поддерживать в двух разных комнатах одинаковую температуру. Однако это не всегда так;
  5. Колонные – ставятся непосредственно на пол. Выглядят словно продолговатый шкаф. Подобные агрегаты используются реже, т. к. практически всегда есть возможность установки ранее упомянутых разновидностей.

Виды систем управления

Монтаж VRF систем предусматривает наличие электрического щита. Обычно он размещается в подсобном помещении, откуда вы контролируете подачу питания и другие опции. В отличие от вентиляции, функции которой могут управляться с кнопок на передней панели ЩУВ, здесь система устроена чуть сложнее. Обычно она предусматривает следующие узлы:

  • Центральный монитор – это сенсорная панель, подключенная напрямую к внешнему блоку. Отвечает за каждую существующую опцию по всему зданию;
  • Панель управления – так в бизнес-центре арендаторы самостоятельно предпочитают выставлять комфортные для пребывания параметры. Для этого в каждом кабинете предусматривается панель управления внутренним блоком;
  • Пульты – если вы пользовались обычным кондиционером, то у вас был дистанционный пульт, позволяющий задавать характеристики. Здесь все то же самое.

Чаще VRF-системы подключаются к ПК на базе Windows. Это открывает широкие возможности в плане контроля. Вдобавок данный способ является самым простым. Он не требует покупки стороннего оборудования, которое пришлось бы обслуживать. Плюс все мы привыкли пользоваться своими компьютерами, за счет чего процедура взаимодействия с сетью упрощается в разы. Сегодня почти у каждого хорошего производителя оборудования имеется собственное ПО. Ваши устройства будут оснащены всем необходимым.

Проектирование систем кондиционирования воздуха

Оно состоит из 2 этапов. Взгляните на каждый в отдельности:

  1. Реализация технико-экономического обоснования (ТЭО) – на данной стадии учитывается площадь, которую будет занимать техника. Вычисляются характеристики – количество воздуха, тепла, холода, число кондиционеров и объём хладагента. Также определяется кол. машин и вспомогательных элементов – насосы, вентиляторы, компрессоры, блоки. После этого устанавливается первичная стоимость. Т. к. сегодня оборудование выпускается заводами в блочном формате, то вероятность ошибок и упущений исключена. По факту процесс расчета – нудное и скрупулёзное занятие, требующее внимания и времени. В финале заказчик утверждает смету, а при надобности корректирует ее;
  2. Создание рабочего проекта – здесь большое внимание уделяется техническим особенностям здания. Приходится учитывать планировку, теплопроводность стен, воздухообмен и множество других деталей. Это также влияет на финальный набор техники, которая будет использоваться.

В завершение подготавливается генеральный план, включающий аксонометрические схемы. Рассчитывается аэродинамика, уровень шума. Бумаги согласуются с пожарной инспекцией и другими инстанциями, получаются необходимые лицензии и разрешения.

Установка и пусконаладочные работы

  1. Монтаж фреоновых каналов: размещаются медные трубы, по которым будет пущен хладагент. Они разнятся диаметром, устанавливаемым на стадии проектирования. Это один из важнейших этапов, определяющий финальное качество системы;
  2. Установка внутренних узлов: данный шаг монтажа VRV систем включает размещение канальных, настенных, напольных и прочих блоков. Они закрепляются согласно плану;
  3. Реализация системы контроля: крепятся датчики, пульты. Устанавливаются средства дистанционного управления. Они пока не подключены;
  4. Создание дренажа: в системе неизбежно образуется конденсат, способный разрушать ее и здание. Поэтому реализуются узлы для его отведения. Обычно они подключаются к общей канализации;
  5. Монтаж наружного блока: ставится главная деталь VRF кондиционирования. Она может находиться в подвале, на крыше или в отдельной постройке;
  6. Подключение электрики: панели присоединяются к сети и системе управления;
  7. Проверка герметичности: в процессе установки магистрали, подразумевающей в том числе пайку, могли остаться пробоины. Их наличие полностью исключается специалистами компании;
  8. Вкуумирование: это основной этап пуско-наладочных работ (ПНР). Он подразумевает удаление влаги, воздуха и др. посторонних веществ из системы. Для этого применяется специальный компрессор;
  9. Дозаправка: еще один шаг ПНР. В трубы закачивается хладагент в нужном количестве. Оно высчитывается на этапе проектирования;
  10. Диспетчеризация: подключаются и отлаживаются узлы управления. Производится их отладка, установка ПО для создания интеллектуального окружения;
  11. Тестирование: в завершение обязательно проверяются все составляющие. Сеть включается. Задаются максимальные нагрузки, проводится диагностика узлов.

На этом монтаж VRV, VRF системы завершен. Вам остается только принять работу вместе с документами и гарантией. Позвоните нам. Задайте узнайте стоимость монтажа VRV системы, задайте вопросы по срокам и другим деталям, а после получите специалиста на объект бесплатно.

Характеристки
ГарантияДа
Монтаж наружного блокаДа
Прокладка трассыДа
Монтаж внутреннего блокаДа
